Система солнечной генерации для загородного дома

Исходные данные: Дом площадью 150 м2 располагается в московском регионе. Оснащение дома включает в себя системы отопления, водоснабжения, канализации, сигнализации, система освещения. Активно используются несколько телевизионных приемников и ноутбуков. Бытовая техника включает в себя холодильник, стиральную машину, кухонный комбайн, кофемашину, утюг, пылесос.

Строительный электроинструмент – электродрель, электрорубанок, и пр. подключается в обход системы и из рассмотрения исключен.

  • Длительность отключений электроэнергии составляет до 24 часов.
  • Система должна гарантировать электроснабжение оборудования жизнеобеспечения в течение 24 часов, а также использовать энергию солнечной генерации максимально полно и эффективно.
  • Мощность всего оборудования, при условии единовременного включения составляет около 11 кВт;
  • Максимальная мощность при единовременном запуске всего оборудования и двигателей около 18 кВт. Принято, что данная ситуация маловероятна, и максимальная потребляемая мощность ограничена 9 кВт.

Принципиальное решение

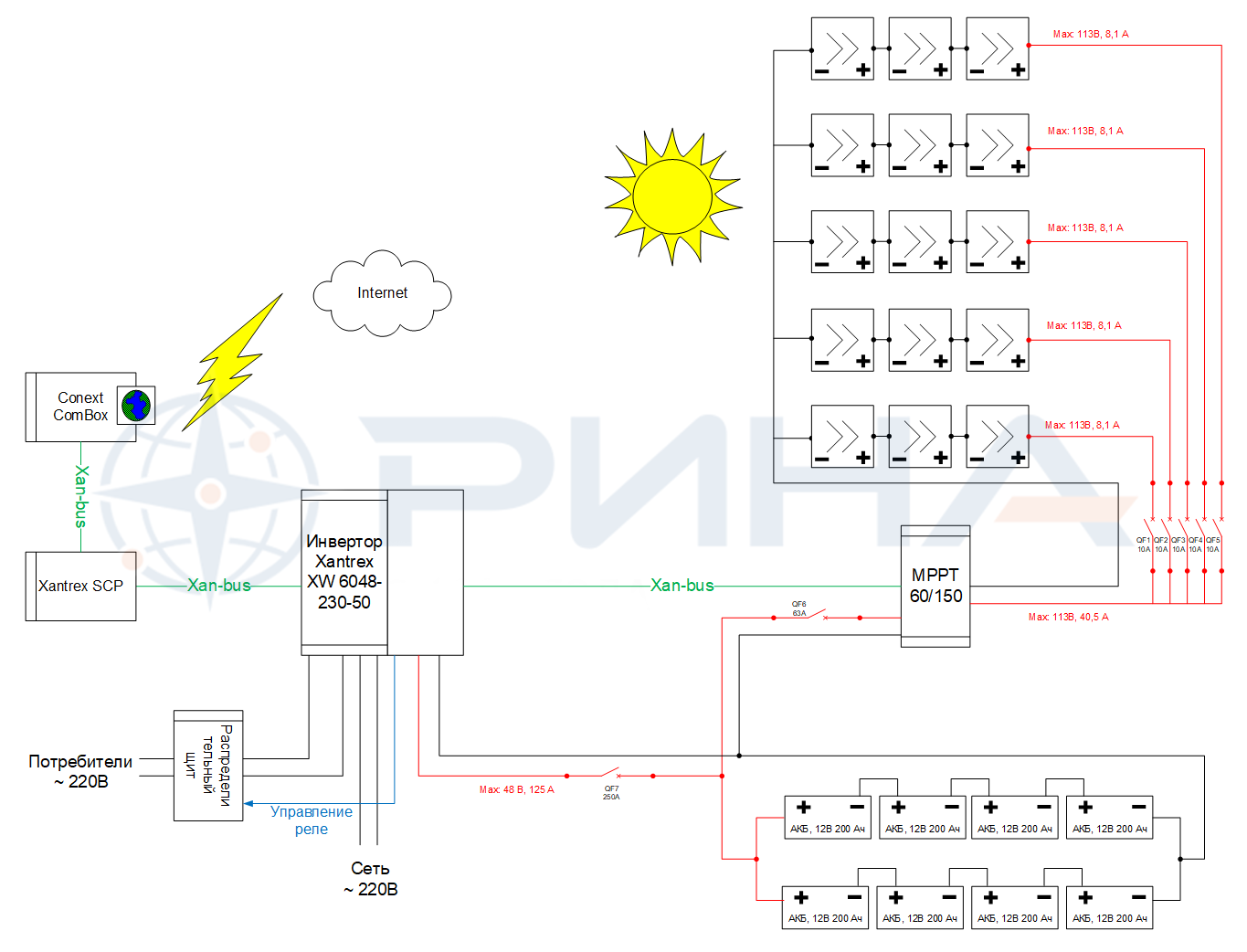

Структурная схема установки солнечной генерации на базе гибридного инвертора Schneider Electric Conext XW 7048-230-50

Подключить к установке солнечной генерации все оборудование жизнеобеспечения и комфорта, за исключением стиральной машины.

Обеспечить резервное электроснабжение следующего оборудования: насосы систем канализации, водоснабжения и отопления (7 шт.), телевизор (1 шт.), все приборы освещения, холодильник. К системе резервного электроснабжения подключить три розетки. Суммарное среднее потребление электроэнергии оборудования, обеспечиваемого резервным электроснабжением, составляет около 8 кВт*ч в сутки

Отключение оборудования, не подключенного к резервному источнику питания, осуществляется при отключении основного источника электроснабжения по сигналу с клемм AUX инвертора;

Максимальную глубину разряда банка АКБ принять не более 50%

Принципиальная схема установки солнечной генерации/резервного электроснабжения (картинка)

Состав оборудования

Исходя из режима работы оборудования, основным оборудованием выбран инвертор Структурная схема установки солнечной генерации на базе гибридного инвертора Schneider Electric Conext XW 7048-230-50. Состав оборудования и его стоимость – в таблице ниже:



Оборудование системы, монтажные и пусконаладочные работы Количество
установки солнечной генерации на основе гибридного инвертора Schneider Electric Conext XW 7048-230-50
Schneider Electric Conext XW 7048-230-50, Гибридный инвертор/зарядное устройство, мощность 6000Вт В комплекте
Outback OBB-250-125 автоматический выключатель постоянного тока, 250A 1
Xantrex SCP, Системный контроллер 1
Коммуникационный модуль Conext ComBox, мониторинг и управление системой через Internet 1
АКБ СГГН 12-200 СОЛАР, технология GEL 8
MPPT 60/150, контроллер заряда от солнечных батарей на 60Анапряжение PV 150VDC =12-60В 1
GPSolar GPM250W60, панель солнечных элементов, 250Вт 15
Грозозащита, модульный ограничитель перенапряжения iPF40 2п 340V 1
Щит электрический постоянного тока для солнечных панелей В комплекте
FR-cable 6mm2, Кабель ультрафиолетовостойкий 300 м
Коммуникационное оборудование В комплекте
Расходные и монтажные материалы 1 компл
ИТОГО, стоимость оборудования, материалов, кабельной продукции: 916165,00 руб.*
ИТОГО, стоимость оборудования, материалов, кабельной продукции в USD: 14600,00 USD
*Обращаем внимание, в расчет не включены монтажные работы

Характеристики системы:

  • Максимальная теоретическая мощность, генерируемая солнечной установкой - 3,7 кВт;
  • Запас энергии до 50% разрядки АКБ - 19,2 кВт*ч;
  • Перегрузка на 60 с при 25 °C - 9,5 кВт.
60% от стоимости системы составляют банк АКБ и солнечные панели. В случае, если отключения длятся не 24 часа, а 8 часов, возможно снижение стоимости оборудования на 30%.
