Система охранного телевидения

По ГОСТ Р 51558-2014, система охранного телевидения (СОТ) – это система видеонаблюдения, представляющая собой телевизионную систему замкнутого типа, предназначенную для противокриминальной защиты объекта.

Система видеонаблюдения – это совокупность функционирующих видеоканалов, программных и технических средств записи и хранения видеоданных, а также программных и/или технических средств управления, осуществляющих информационный обмен между собой.

СОТ объекта предназначена для круглосуточного наблюдения за обстановкой внутри объекта и на прилегающих территориях, обнаружения и идентификация попавших в поле зрения телекамер людей, автомобилей, животных и других объектов, обеспечения визуализации информации СОТС и СКУД объекта.

Термин CCTV (Сlosed Circuit Television) используеся в системах безопасности, т.к. дословный перевод - система телевидения замкнутого контура – является наиболее распространенным способом построения СОТ.

sot01cctv

Основные задачи СОТ:

  • Отображение изображений на мониторах СБ в различных комбинациях;
  • Автоматический контроль исправности технических средств, входящих в состав СОТ;
  • Приоритетное отображение тревожной видеоинформации;
  • Автоматическая запись (или переключение на запись с более высоким разрешением) видеоинформации по детектору движения, по извещателю СОТС, по расписанию;
  • Возможность автоматического и ручного переключения режима видеозаписи (скорость записи, размер кадра);
  • Структурирование видеоинформации в архиве с возможностью выборки по дате, времени, номеру телекамеры, типу записи;
  • Аналитическая обработка видеоинформации;
  • Предоставление доступа к управлению и архиву СОТ в соответствии с правами доступа;
  • Пост-обработка записанной видеоинформации с наложением служебной информации;
  • Обеспечение триплексного режима работы – возможность одновременного просмотра он-лайн видеоизображения, записи видеоряда и просмотра архива. Симплексные и дуплексные режимы на современном оборудовании постепенно вытесняются;
  • Наложение масок активности (не активности) отдельных участков изображения телекамер.

Режимы работы СОТ:

Режим видеонаблюдения – просмотр сотрудником службы безопасности видеоинформации с места установки телекамеры;

Режим видеоконтроля - автоматическая (без участия оператора) фиксация видеоинформации на специальное регистрирующее устройство для последующего воспроизведения при необходимости ретроспективного контроля обстановки на охраняемом объекте;

Режим видеоохраны - режим, в котором осуществляется видеонаблюдение и/или видеоконтроль, автоматическое обнаружение нарушителя или другого явления при изменении изображения на видеомониторе или при срабатывании датчика охранной сигнализации в контролируемой зоне. При этом выдается сигнал тревоги с помощью внутренних и/или внешних оповещателей;

Совокупность зон видеонаблюдения, видеоконтроля и видеоохраны, образовывают зону видеозащиты управляемую головным оборудованием СОТ. Специальное программное обеспечение, позволяет включить СОТ в интегрированный комплекс охраны объекта.

Классификация систем

В соответствии с ГОСТ Р 51558-2014, системы охранного телевидения могут быть классифицированы:

  • По функциональным характеристикам: I - с ограниченными функциями, II - с расширенными функциями, III – многофункциональные;
  • По устойчивости к несанкционированным действиям (НСД): I - базовая устойчивость, II - повышенная устойчивость, III - высокая устойчивость;
  • По устойчивости к воздействию внешних электромагнитных полей: I - базовая устойчивость к электромагнитным воздействиям, II - повышенная устойчивость к электромагнитным воздействиям, III - высокая устойчивость к электромагнитным воздействиям;
  • По надежности: I - базовая надежность, II - повышенная надежность, III - высокая надежность.

Классификация СОТ по ГОСТ общая и не отражает конкретных различий между системами, с практической точки зрения системы охранного телевидения можно классифицировать по следующим характеристикам.

По назначению. СОТ могут применяться:

При наблюдении за территорией/периметром. Система позволяет фиксировать события, происходящие на охраняемой территории и в непосредственной близости к ней;

Для наблюдения за территорией/периметром и идентификации объекта (лицо, номер автомобиля). Кроме фиксации обстановки, позволяют рассмотреть представляющие интерес детали;

Для скрытого или нарочито показного наблюдение за объектом. В зависимости от задачи камеры незаметно фиксировать действия объекта в одних зонах или демонстративно поворачиваться в его сторону (ведут объект);

sot02minicamera

Для наблюдения, организованного для большого числа наблюдателей. Применяется на уроках в школе, при видеоконференциях и т.д.

Классификация СОТ по размеру:

Малые, представляют из себя одну или несколько камер, пост охраны и монитор. Применяются для охраны небольших объектов, например, парковках, когда изображение с нескольких камер, – как правило, четырёх, установленных по периметру, – поступает на один монитор. Целесообразно применения мультиплексирования для одновременного отображения изображения телекамер (2х2, 3х3, 4х4, полноэкранный).

sot03small

Средние системы включают до 50 камер, сигнал с которых выводится так же на один пост наблюдения. Пост комплектуется несколькими мониторами (пост АРМ с видеостеной) и системой управления отображением видеоинформации с широкими возможностями. В этих системах применяется многофункциональное оборудование управления отображения, записью, анализа и архивирования видеоинформации.

Крупные системы до 500 камер с выводом на несколько постов наблюдения. Для организации постов наблюдения в системах с большим количеством камер используют дополнительное оборудования управления и коммутации – видео-сервера, сервера рабочих места, облачные сервисы, матричные коммутаторы. Эти устройства организуют управление выводом сигналов от камер на большое количество мониторов по заданным при настройке алгоритмам. Отображение видеоданных организовывается таким образом, чтобы меньше утомлять операторов на постах наблюдения.

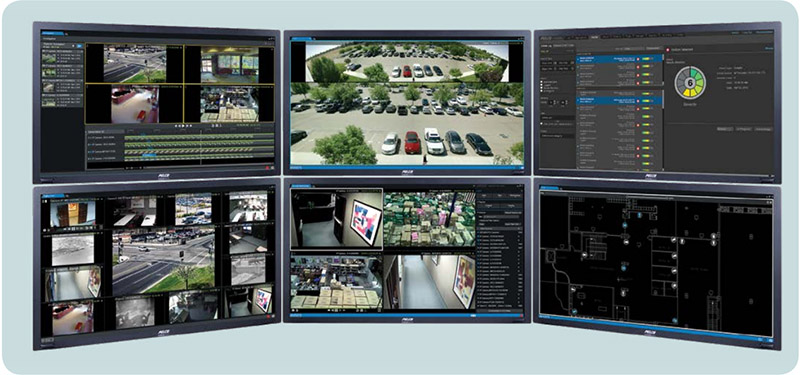

На примере оборудования Pelco Enduro Schneider Electric

Крупные распределённые системы часто охватывают не один, а несколько объектов, потоки видеоинформации из которых стекаются в единый ЦПН, в котором организована система обработки, анализа и хранения данных. При этом, непосредственно на объектах располагаются локальные посты наблюдения. С учетом современных технологий, распределенные системы всегда организовываются с применением облачных технологий. Это позволяет обеспечить доступ к аналитическим ресурсам всей системы на любом рабочем месте оператора. Пример такой системы – системы фиксации нарушений ПДД.

Классификация СОТ по принципу действия:

Аналоговые системы. Название «аналоговые» не является буквальным. Оборудование, применяемое в этих системах построено на электронных цифровых компонентах. Аналоговым является видео- сигнал, передающийся между блоками. Цифровая телекамера преобразует световой поток в электрический аналоговый сигнал, который по аналоговой линии (чаще всего коаксиальной) передается на устройства обработки (квадраторы, мультиплексоры), устройства записи (видеомагнитофон), отображения (монитор), выбора каналов. Передача сигнала так же может вестись по радио-каналу. Использование аналоговой системы позволяет вести в реальном времени наблюдение за происходящим на объекте, производить запись событий, просматривать архив событий, но все эти действия имеют существенные ограничения по сравнению цифровыми системами;

sot05analog

Аналоговые системы с цифровой обработкой сигнала. Отличие их от полностью аналоговых систем в том, что в качестве записывающего устройства в такой системе выступают цифровые видеорегистраторы с жестким диском (фактически, это персональные компьютеры) и аналоговыми входами (АЦП) для подключения коаксиального кабеля и аналоговым выходом (ЦАП) выходом для подключения монитора, либо монитор может подключаться к цифровому выходу видеорегистратора. Продаются так же и платы видеозахвата изображения с аналоговых камер. На основе них, фирма может разработать собственное интегрированное решение.

По сравнению с аналоговыми системами видеонаблюдения комбинированные имеют следующие преимущества: более высокое качество видеозаписи, отсутствие необходимости в частой замене источника хранения информации, возможность быстрого поиска и просмотра записанного события. Кроме того, наличие «интеллекта» в видеорегистраторе, например, датчика движения, позволяет записывать звук и видео только в момент движения объекта, что существенно облегчает процесс охранного видеонаблюдения, а также экономит место на жестком диске.

IP-системы на основе цифровых телекамер. Сетевая телекамера, представляет собой миниатюрный компьютер, основная функция которого – преобразование света, попадаемого на объектив, в цифровой видеопотоковый сигнал одного или нескольких форматов. Видеопоток, генерируемый телекамерами, передаётся до АРМ оператора, используя инфраструктуру IP-сети, через сетевые коммутаторы, маршрутизаторы и т.п., при этом все промежуточные устройства, предназначенные для мониторинга, обработки или хранения информации так же подключены к IP сети. Соответственно и подключение к ним может быть осуществлено из любого места, где есть выход в интернет или на локальную сеть предприятия, и используя любое устройство с выходом в сеть, будь то АРМ оператора или смартфон. Преимуществом такой системы очевидны: простой многопользовательский доступ, гибкость в настройках, высокие скорости передачи информации, а следовательно, и возможность передачи видеопотока с высоким разрешением. Фактически, все функциональные возможности современных СОТ реализуются на цифровых IP системах;

sot06ip

IP-системы на основе аналоговых телекамер. Если на объекте установлено большое количество аналоговых камер высокого качества, или данные камеры выполняют специфические функции (например, в промышленном телевидении) то не всегда имеется возможность их замены на IP-камеры. В этих случаях, производители производят специальные мини-сереверы, преобразующие аналоговый видео-сигнал в цифровой видео-поток, который воспринимается IP-оборудованием обработки данных.

Оборудование СОТ

В набор средств СОТ входят следующие виды оборудования:

Телекамеры – устройства, предназначенные для телевизионного анализа передаваемой сцены при помощи оптоэлектронного преобразования и передачи телевизионного сигнала. Телекамеры бывают аналоговые и IP, отличаться по формфактору (корпусная, безкорпусная, купольная, миниатюрная), и по месту установки (стена, столб, потолок), по погодным условиям, по уровню освещенности и т.п. Первый этап при проектировании, это определение условий работы системы и выбор оборудования телекамер;

На примере оборудования Pelco Schneider Electric

Устройства защиты телекамер – термо- и гермокожухи, гермовводы и пр. Защита требуется от погодных условий, от агрессивных сред, от вандалов, от прямых солнечных лучей, от электромагнитных помех и прочих природных и техногенных факторов;

sot08thermokozhuh

Устройства телеметрии - устройства, управляющие положением и фокусным расстояние видеокамер. Моторизованные камеры и объективы камер позволяют оператору получать существенно большие возможности при работе в системе;

sot09pth

Видеосерверы, предназначенные для отображения, анализа, архивирования и управления доступом к информации СОТ. Видеосервер представляет собой мощный компьютер, с установленным на него программным обеспечением. «Железные» характеристики сервера будут зависеть от задач, которые он выполняет, например, сервер архива должен иметь большую емкость на физических дисках, а сервер отображения потоков – мощный графический процессор;

Устройства управления – рабочие станции, пульты, джойстики, с которыми работает оператор. Могут представлять из себя как обычную клавиатуру с мышью, так и специально изготовленные производителями многофункциональные манипуляторы;

sot10keyboardjoystik

Видеомониторы, на которые выводится поступающая информация. К мониторам СОТ предъявляются специфические требования, они должны удовлетворять требованиям, связанным с защитой зрения оператора, и с предотвращением «выгорания матрицы» - эффект выгорания связан с тем, что монитор длительное время транслирует одну и ту же картинку;

sot11monitors

Источники бесперебойного питания, обеспечивающие соответствие электропитания системы I-й особой категории потребителей. Устанавливаются как на сами телекамеры, так и на оборудование управления;

Кабельная система, включающая в себя среду передачи и кабельные трассы. Среда передачи видеосигнала это коаксиальные кабели, медные кабели витая пара, волоконно-оптические кабели, радиосигналы WiFi;

Программное обеспечение – является важной частью, обеспечивающей работу системы. Программное обеспечение имеет различные степени Чем сложнее система, тем большую роль играет ПО.

Системы охранного телевидения в системе безопасности объекта

Главной задачей охранного телевидения в системе безопасности объекта, является верификация сообщений, поступающих от систем сигнализации и ведение архива событий.

Однако СОТ выполняет большое количество вспомогательных функций. В частности, CCTV-системы являются эффективным дополнением к СКУД, при предоставлении доступа посетителей на охраняемый объект, при реализации усиленных режимов проверки документов. Для этого возле пропускного устройства устанавливается телекамера, передающая изображение проходящих лиц на монитор оператора.

Телекамеры, установленные в кабинетах с особым режимом работы, позволяют контролировать работу сотрудников управленческому персоналу.

IP-системы охранного телевидения. Интеграция с СОТС, СКУД и системой управления зданием

IP-системы являются одним из основных направлений развития рынка безопасности. Основное достоинство IP-систем – применение современных высокоэффективных алгоритмов информационного обмена, что даёт возможность эффективно осуществлять управление системой, распределять функции системы по различным АРМ, а также на пользовательском уровне осуществлять интеграцию СОТ с другими системами безопасности и системами управления зданием.

sot12integration

К достоинствам интегрированных систем относятся:

  • Высокая масштабируемость (чтобы нарастить систему демонтировать оборудование и полностью её переоснащать не требуется);
  • Высокая степень надежности;
  • Одновременно централизованное и децентрализованное управление;
  • Гибкость и многофункциональность;
  • Простота использования и управления.
  • Уменьшение нагрузки на операторов;
  • Уменьшения влияния человеческого фактора;
  • Проста производительности контрольных операций;
  • Повышения эффективности контроля над действиями людей, и, как следствие, – дисциплины;
  • Видеодокументирования событий производственной и складской логистики средствами СОТ и увеличения эффективности расследования причин брака, аварий, хищений, травм и других нештатных ситуаций.

Интегрированная система безопасности способна помочь заказчику в повышении эффективности его бизнеса.

Разработка систем охранного телевидения

Порядок разработки системы охранного телевидения аналогичен порядку при разработке большинства слаботочных систем, с учетом специфики работы системы видеонаблюдения, к которой следует отнести существенное влияние погодных факторов на работу системы, большие потоки информационных данных, требования к помехозащищенности линий связи, в особенности на промышленных объектах.

Важной информацией при предпроектном обследовании являются требования к глубине архива и качеству архивных записей, так же важно на начальном этапе понять и согласовать с заказчиком требования по детализации изображения с телекамер, наличие объекта, определение типа объекта или идентификация объекта.

Основные этапы разработки системы:

  • Обследование объекта и определение режима работы предприятия;
  • Определение зон видеонаблюдения и минимально необходимого количества телекамер;
  • Определение требований по интеграции системы;
  • Выбор оборудования и защитных кожухов, выбор управляющего оборудования;
  • Разработка задания на проектирование и согласования его с заказчиком;
  • Разработки основных проектных решений по системе и ее частям, проектирования технической структуры расчет емкости устройств записи, разработка алгоритмов работы системы;
  • Согласование технических решений с заказчиком;
  • Разработка стадии «Проект»;
  • Защита в экспертизе (по требованию заказчика);
  • Разработки рабочей документации;
  • Разработки сметной документации;
  • Монтажные и пуско-наладочные работы, ввод в эксплуатацию;
Работа с представителями службы охраны заказчика на всех этапах разработки системы является обязательным условием для успешной сдачи объекта и его дальнейшей эксплуатации. Особенно данное обстоятельство важно при разработке систем охранного телевидения, т.к. оценка качества получаемого изображения субъективна и если при разработке систем охранной сигнализации или телефонной связи, служба эксплуатации проверяет объективные состояния системы работает / не работает, то в случае СОТ, появляются субъективные состояния нравится / не нравится.
