Системы диспетчеризации инженерного оборудования
Система диспетчеризации предназначена для удалённого отображения сбора и хранения данных о работе технологического оборудования здания или производственного процесса, она передает информацию о параметрах протекающих процессов, режимах работы инженерных систем, нештатных ситуациях. Интерфейс системы диспетчеризации позволяет оператору удаленно задавать режимы работы системы в целом или отдельного оборудования.
Требование наличия систем диспетчеризации в современных зданиях определено СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий». ВСН 60-89 «Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования» - регламентирует проектирование систем диспетчеризации.
Иногда возникает путаница, когда систему диспетчеризации здания определяют как систему управления зданием BMS. Это связано с тем, что в диспетчеризации применятся контроллеры и программное обеспечение SCADA систем BMS. Однако, система диспетчеризации является интерфейсной частью системы интеллектуального здания, она всего лишь выводит информацию на пульт и позволяет оператору вручную управлять частью процессов, пусть и удаленно. Алгоритмы оптимального и экономичного взаимодействия между подсистемами здания должны быть разработаны проектом автоматизации и запрограммированы в контроллерах управления, только тогда оператор освобождается от принятия большинства рутинных решений.
Обычно, в функции системы диспетчеризации входит:
- Сбор данных с устройств и визуальное отображение процессов, происходящих с инженерным оборудованием здания (для современных систем, используя SCADA);
- Своевременное выявление нештатных ситуаций, предотвращение аварий;
- Формирование и отправка тревожных сообщений ответственным лицам;
- Дистанционное управление приборами инженерных систем;
- Сбор и хранение показаний приборов в автоматическом или ручном режиме;
- Представление данных в графическом и табличном виде;
- Ведение отчётности об энергопотребление, формирование в автоматическом режиме и по запросу оператора отчетов;
- При необходимости, передача данных на удаленный пульт более высокого приоритета.
На пульт диспетчера выводится информационный поток от следующих систем:
- Приточной и вытяжной вентиляции;
- Кондиционирования воздуха и холодоснабжения;
- Отопления;
- Теплоснабжения (ИТП или котельного оборудования);
- Водоснабжения, водоподготовки, канализации;
- Лифтового и эскалаторного оборудования;
- Электроснабжения и электроосвещения;
- Пожарной сигнализации и систем безопасности здания;
- Систем управления звуком;
- Противопожарной автоматики (противодымной вентиляции и пожаротушения);
- Других систем, связанных с производством или управления процессом.
Могут выводиться параметры температуры наружного воздуха, охлаждённой воды в/от системы вентиляции, охлажденного этиленгликоля, подогретой воды отопления; значения давления охлажденной воды или этиленгликоля систем вентиляции и кондиционирования; положения регулирующих клапанов; мощности на двигателях циркуляционных насосов или вентиляторов; ; данные о засорении фильтров; сигнализация об угрозе замораживания калориферов информации о состоянии лифтов, подкрепленные видеоданными; состояния автоматических выключателей в электрощитах и т.п.
Управление оборудованием в диспетчеризации ограничивается возможностью включения определенных режимов работы, например, режим запуска системы зимой или летом, режим максимальной производительности, аварийное отключение установки, ручное переключение с основного на резервный насос и т.д. В теории, диспетчер имеет возможность управления каждым из устройств, имеющих привод, однако на практике, один человек физиологически не сможет вручную управлять большой инженерной системой.
Управление такой системой осуществляется в режиме 24/7 квалифицированным персоналом, прошедшим специализированные курсы обучения. Кроме того, для каждой системы в процессе проектирования, наладки и эксплуатации технологами разрабатываются протоколы действий при возможных нештатных ситуациях.
Возможности современных систем диспетчеризации
Современные системы диспетчеризации все чаще реализовываются на контроллерах и программном обеспечении систем BMS. Это обуславливает большое количество программных возможностей по настройке их функций. В общем случае, системы диспетчеризации должны обеспечивать:
- Актуальную и полную картину состояния всех инженерных систем в любой момент времени;
- Удобный и понятный графический интерфейс;
- Быструю реакцию на аварийные ситуации;
- Возможность выдачи аварийных сообщений на экран монитора, принтер, удаленный компьютер, мобильный телефон;
- Регистрацию всех системных событий, что во многих случаях даёт возможность установить причину аварийной ситуации, ее виновника, а также предотвратить ее появление в дальнейшем;
- Подключение к системе удаленно, через интернет-браузер;
- Быструю и адекватную реакцию на изменение условий внешней среды;
- Автоматический подсчет моточасов, наработки оборудования на отказ и предупреждение о необходимости проведения тех обслуживания и профилактики;
- Широкие возможности по управлению системами, что позволяет сократить штат обслуживающего персонала;
- Возможность сбора статистической информации, формирования выборок, графиков сравнения прогнозирования расходов.
Отличие системы диспетчеризации от системы автоматического управления и диспетчеризации здания (САУиД)

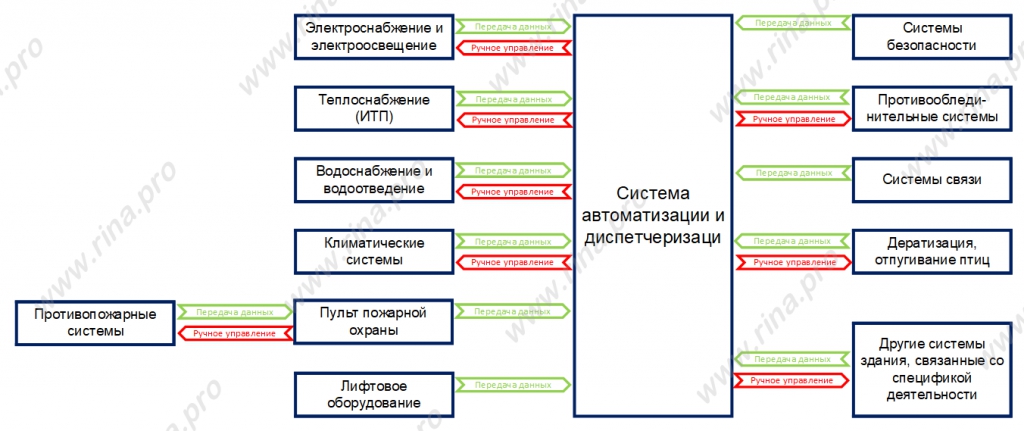

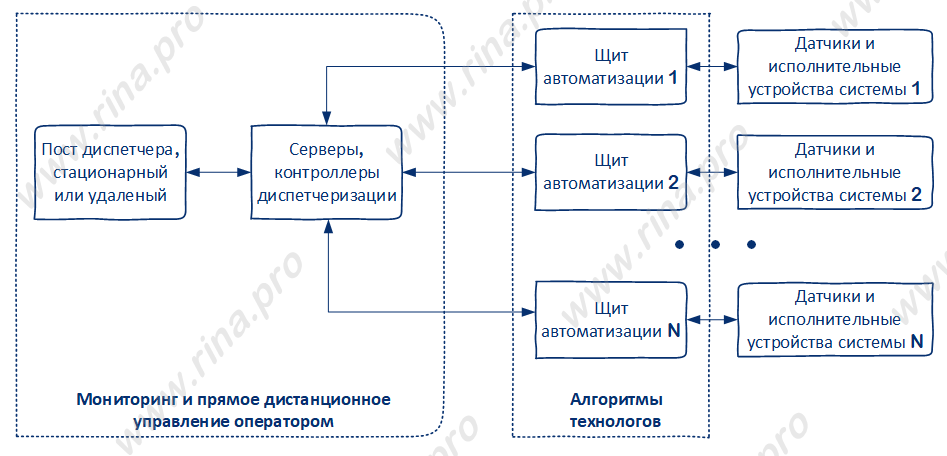

Основные отличия функций системы диспетчеризации инженерного оборудования и системы автоматического управления зданием видны на приведенных ниже схемах. Типовая схема диспетчеризации инженерных систем объекта

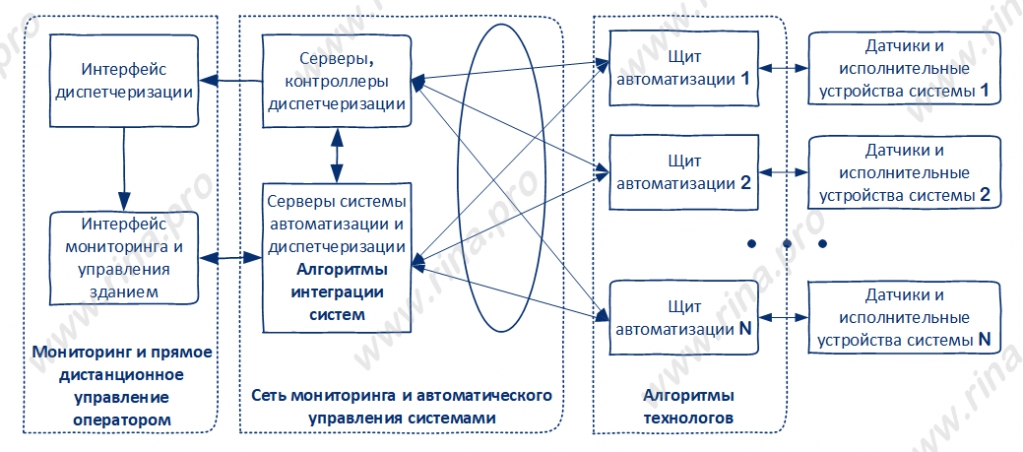

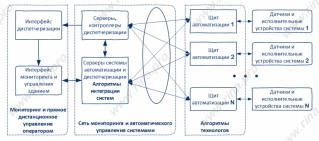

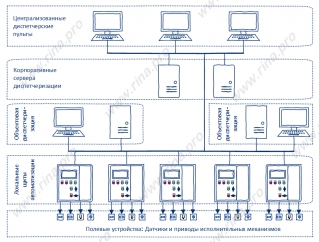

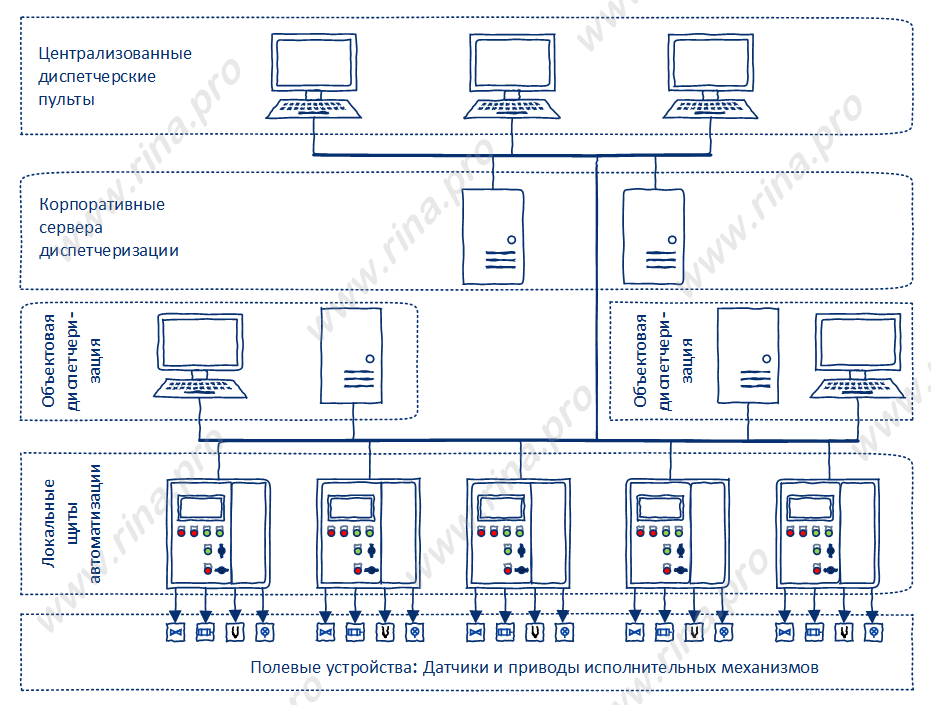

Типовая схема автоматизации и диспетчеризации инженерных систем объекта (синонимы: BMS, интеллектуальное здание)
Таким образом, подсистема диспетчеризации является только частью системы управления зданием BMS.
Оборудование и программное обеспечение систем диспетчеризации
Задача диспетчеризации – отображение информации и предоставление возможности управления, следовательно, основными элементами системы диспетчеризации является программное обеспечение оператора и преобразователи интерфейсов, часто устанавливаемые в щитах автоматизации инженерного оборудования.
Как правило, современные контроллеры автоматизации имеют возможности работы со SCADA ПО системы диспетчеризации, они являются одновременно и преобразователями интерфейсов. Программное обеспечение обеспечивает реализацию таких функций как:

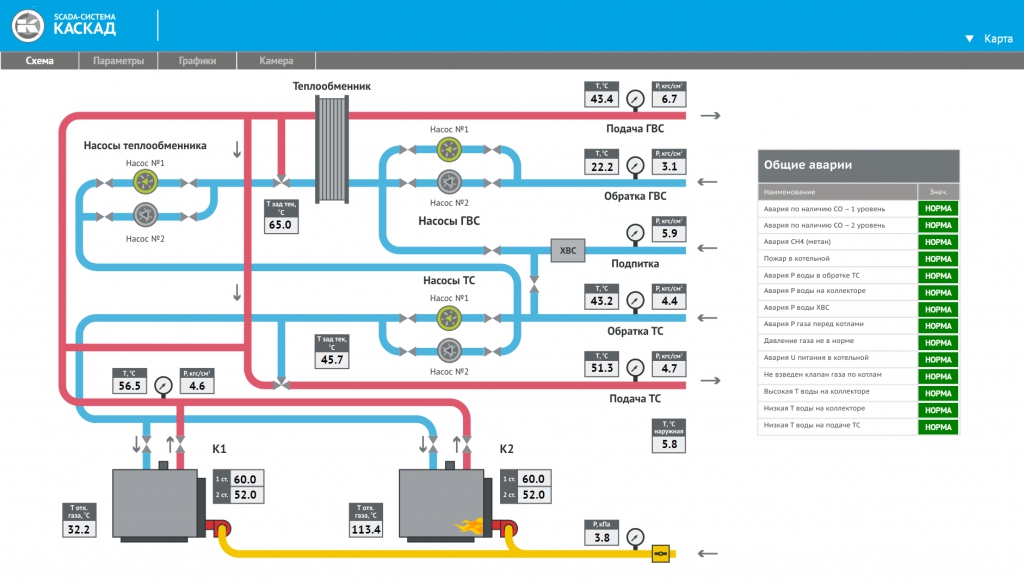

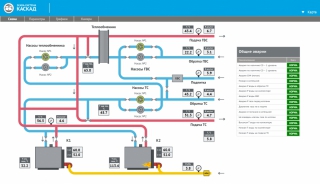

- Отображение информации в виде мнемонических схем с выдачей на них в реальном времени значений измерений, значений установок регуляторов, различных пиктограмм и других графических объектов;
- Формирование и выдачу аварийных сообщений;
- Ведение архивов (трендов) для всех аппаратных сигналов и расчетных технологических переменных;
- Возможность коррекции работы системы, без ее остановки;
- Возможность поиска и фильтрации записей архивов по ряду критериев отбора; возможность формирования отчетов на основе задаваемых пользователем шаблонов; просмотр архивной информации в виде графиков и таблиц;
- Возможности создания расписаний, многоуровневого доступа и прочие функции систем компьютерных систем управления.
Передача данных от локальной системы автоматизации к SCADA системе диспетчеризации может осуществляться напрямую или через интерфейс OPC (Open Platform Communication) сервера. При этом OPC сервер является переводчиком между языком, которое понимает установленное оборудование, и языком программного интерфейса диспетчера.
Главной целью стандарта ОРС явилось обеспечение возможности совместной работы средств автоматизации, функционирующих на разных аппаратных платформах, в разных промышленных сетях и производимых разными фирмами.
После того, как стандарт OPC был введён в действие, практически все SCADA-пакеты были перепроектированы как ОРС-клиенты, а каждый производитель аппаратного обеспечения стал снабжать свои контроллеры, модули ввода-вывода, интеллектуальные датчики и исполнительные устройства стандартным ОРС сервером. Благодаря появлению стандартизации интерфейса стало возможным подключение любого физического устройства к любой SCADA, если они оба соответствовали стандарту ОРС. Разработчики получили возможность проектировать только один драйвер для всех SCADA-пакетов, а пользователи – возможность выбора оборудования и программ без прежних ограничений на их совместимость.
IP оборудование

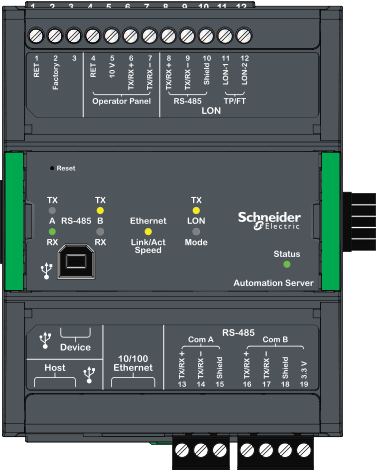

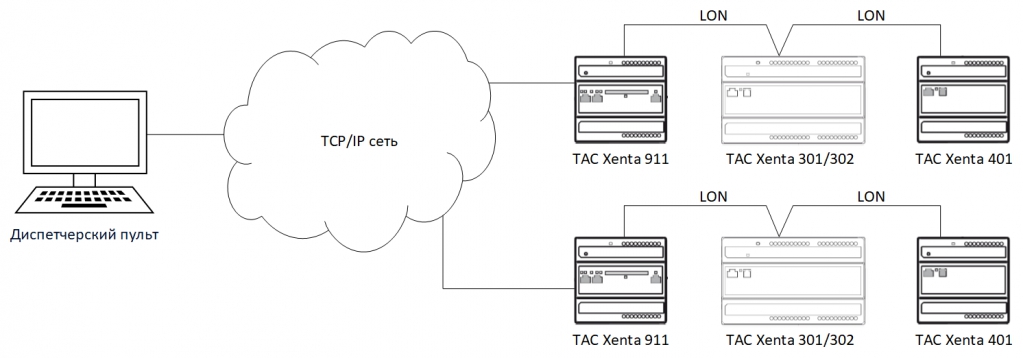

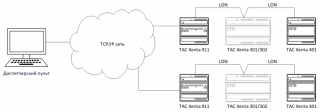

90% современных систем диспетчеризации имеют возможность обмена информацией по IP сетям. Преобразование данных в соответствующие протоколы происходит либо непосредственно в контроллерах, либо на серверах верхнего уровня (Schneider Electric Automation Server), либо через шлюзы, например, Xenta -911.
С удешевлением IP оборудования, функции передачи данных в сеть постепенно распространяются на полевые устройства (клапаны, преобразователи частоты и т.п.), однако это решение пока в любом случае более дорогое, а также требует разработки стабильной и безопасной СКС на объекте, это так же дорогостоящее мероприятие.
IP оборудование для систем автоматизации и диспетчеризации инженерных систем подбирается в зависимости от требований к его функциям. Как правило, достаточно иметь программный стык системы диспетчеризации с IP сетью предприятия, и появляется возможность подключения к SCADA системе дополнительной информации. В частности, для визуального наблюдения за с диспетчерского пункта за важными узлами или помещениями, к системе подключаются используются IP камеры наблюдения системы промышленного телевидения или безопасности.
Разработка и проектирование систем диспетчеризации
Проект системы диспетчеризации выполняется разделом комплекта чертежей системы автоматизации и диспетчеризации здания. Сигналы, выводимые на пульт диспетчера, определяются разработчиками технологии систем здания.
Норматив проектирования: ВСН 60-89 «Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования»
Проект системы диспетчеризации обычно сдержит следующие листы:
- Общие данные;

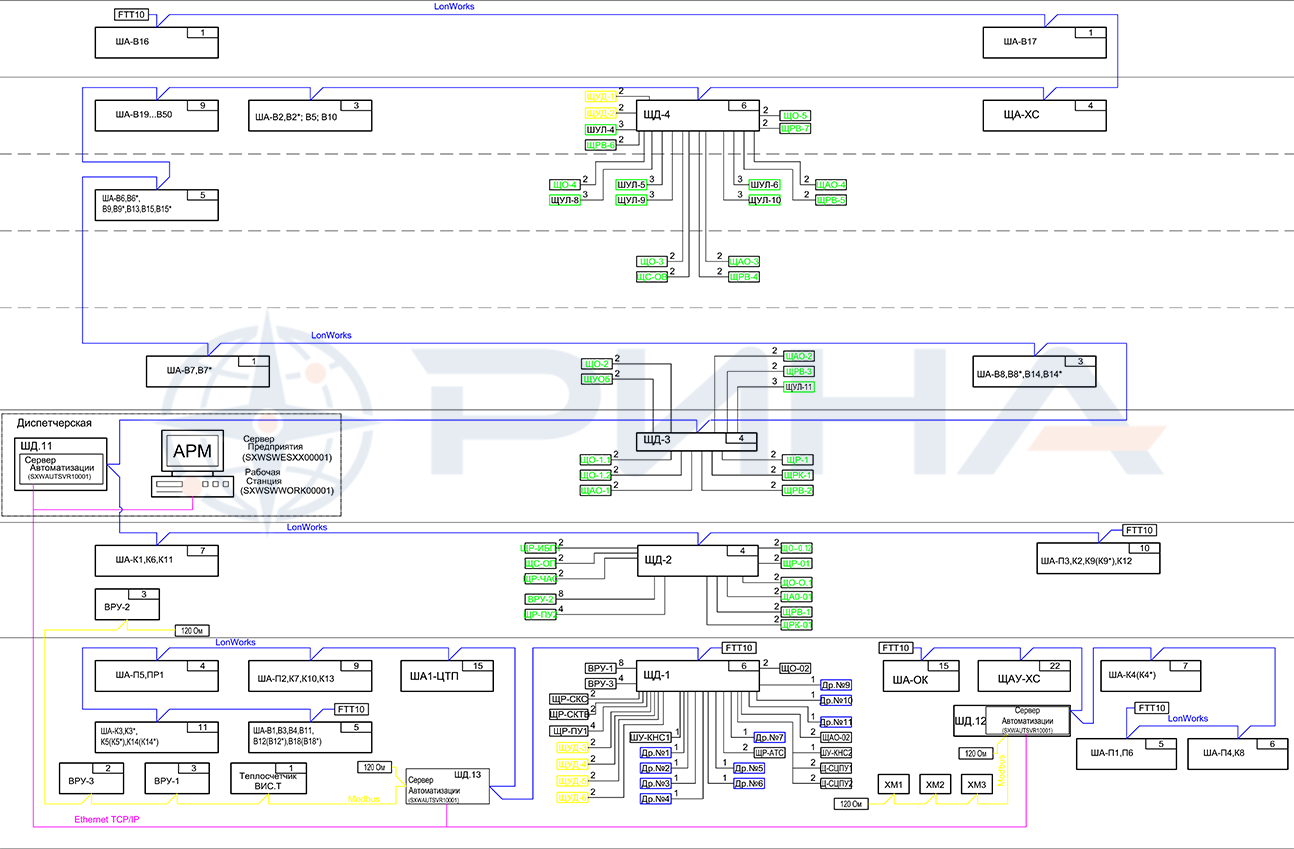

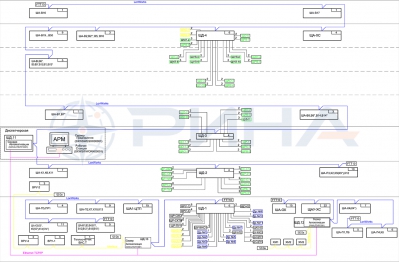

- Структурную схему системы диспетчеризации;
- Функциональные схемы диспетчеризации;
- Принципиальные электрические схемы щитов диспетчеризации;
- Принципиальные схемы интерфейсных линий связи контроллеров;

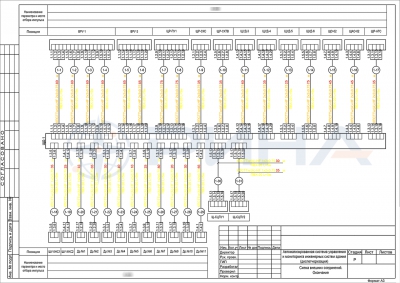

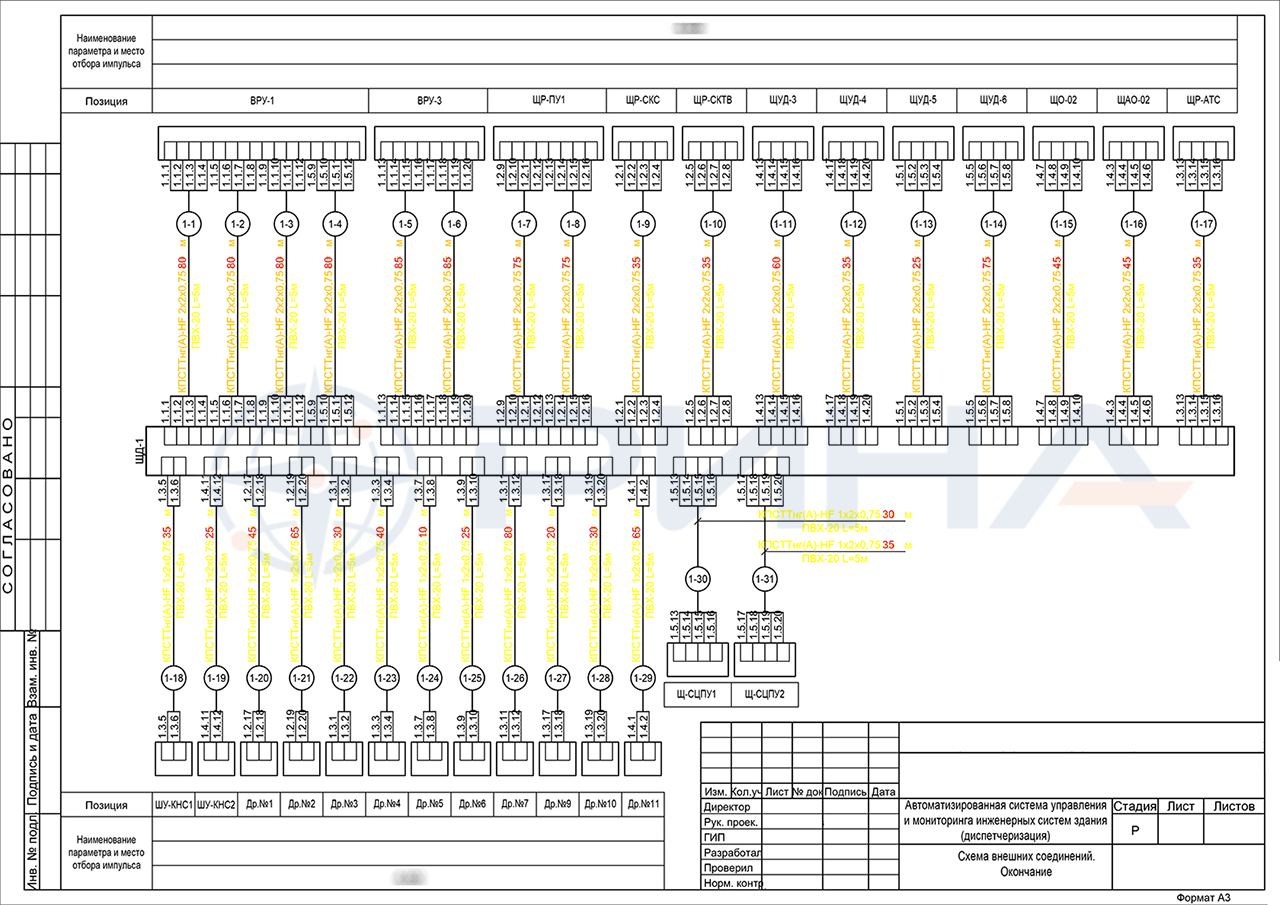

- Схемы внешний соединений или таблицы соединений;
- Монтажные схемы оборудования (при необходимости);
- Кабельные журналы;
- Планы расположения оборудования и проводок;
- Спецификации оборудования, изделий и материалов.
В рамках проекта диспетчеризации разрабатывается так же и автоматизированное рабочее место диспетчера. В зависимости от масштаба системы оно может быть оснащено:

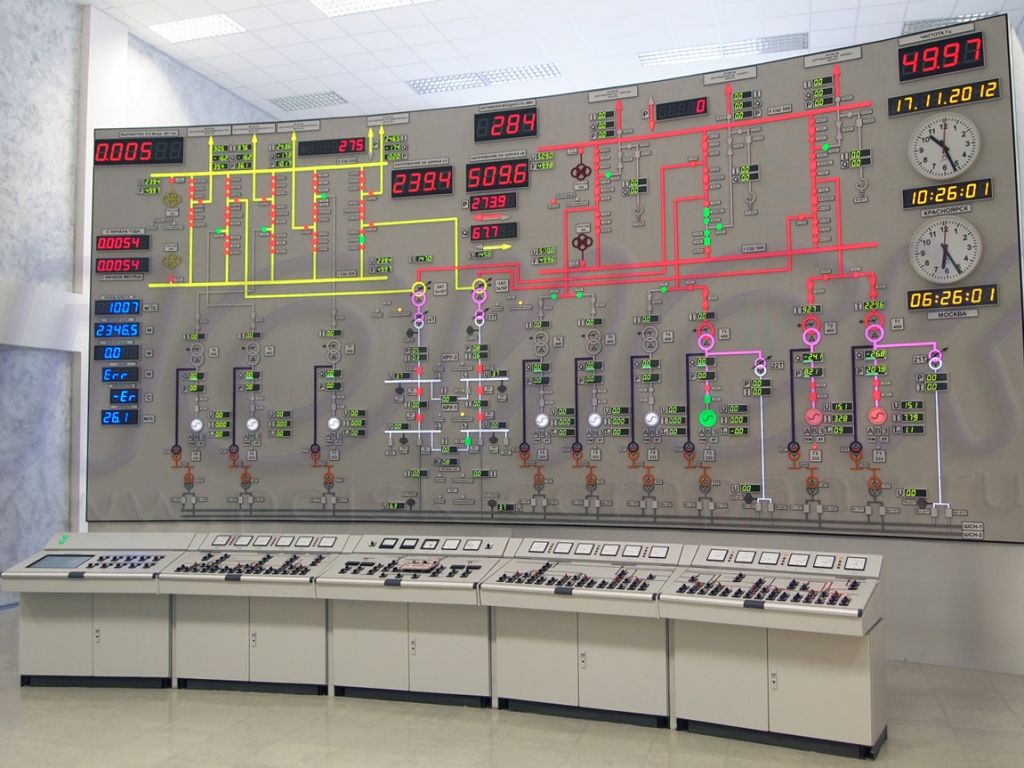

Щитом с нанесенной мнемосхемой (в настоящее время такие системы встречаются все реже и на производствах);
ПК с установленной SCADA программой;
ПК с доступом по веб-интерфейсу к контроллеру-серверу системы (пример: automation server Schneider Electric);
ПК с установленной SCADA системой с выходом на несколько мониторов и на мониторную стену.
