Диспетчеризация лифтового оборудования обеспечивает дистанционный контроль его состояния (работа, авария, расположение), анализ траффика и энергопотребления, облегчает техобслуживание, позволяет предотвращать аварийные ситуации, предоставляет оператору (при наличии прав) возможность удаленного ручного управления всем лифтовым оборудованием.

Задачу системы диспетчеризации лифтов можно разделить на две. Первая это обеспечение безопасности (минимальные требования указаны в ТР ТС 011/2011 – «Технический регламент таможенного союза. Безопасность лифтов»), вторая – снижение эксплуатационных расходов.

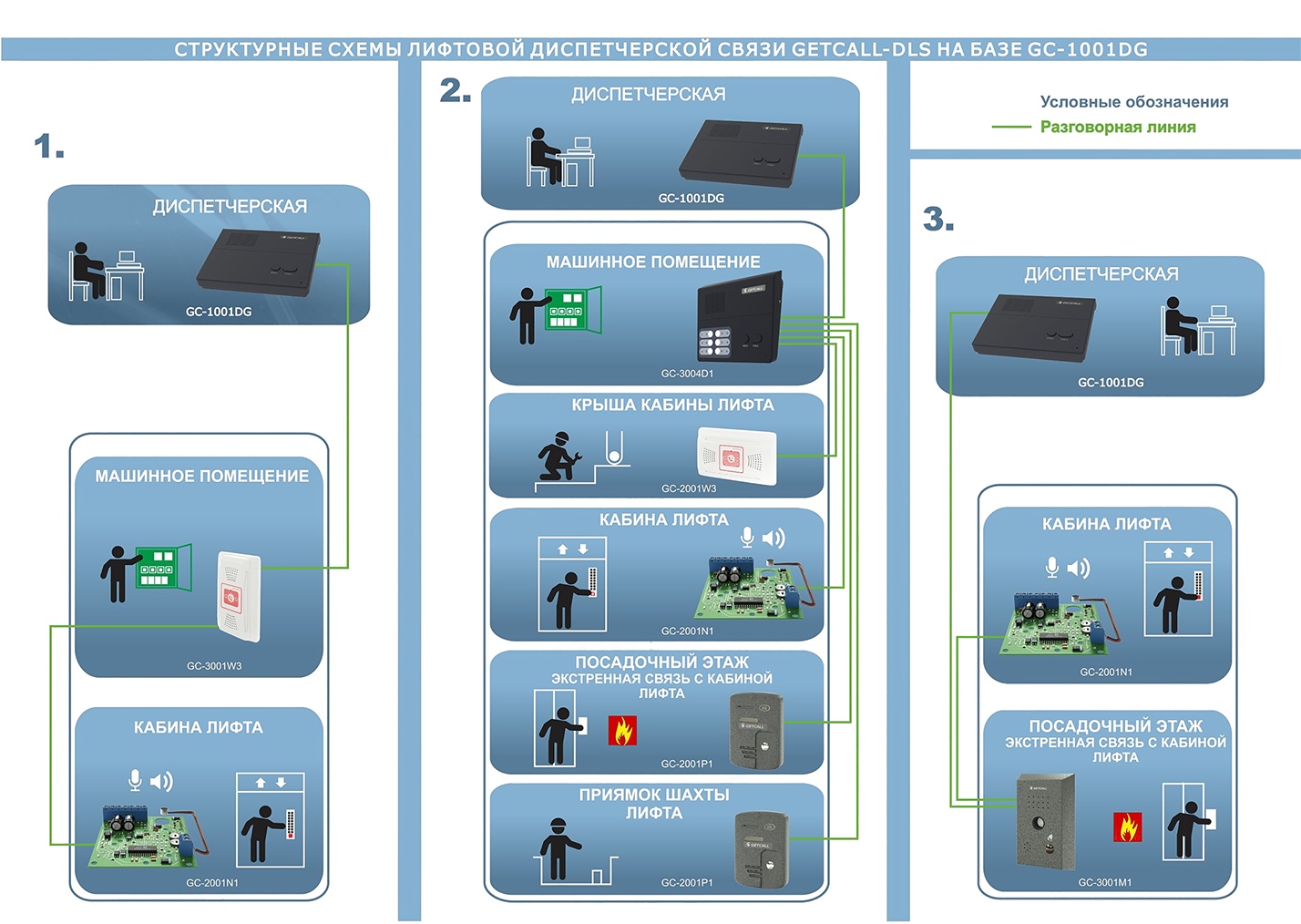

Реализация диспетчерской лифтовой связи на оборудовании Getcall

Система диспетчеризации лифтов позволяет решить задачи:

По снижению расходов

  • Мониторинг в реальном времени работоспособности двигателей, механизмов, электрооборудования, оборудования связи и наблюдения;
  • Ведение информационной опытной базу данных о работе лифтов;
  • Анализировать процесс эксплуатации и разрабатывать графики технического обслуживания оборудования.

По обеспечению безопасной эксплуатации

  • Управление доступом в машинные залы и технологические помещения;
  • Контроль наличия людей в кабинах лифтов;
  • Автоматическое получение информации об авариях, ошибках, неполадках, быстрое реагирование на аварийные ситуации (сокращается время прибытия механиков, спасателей МЧС или бригад скорой помощи);
  • Обеспечение парковки лифта при чрезвычайных ситуациях.
Как результат, вышеперечисленные мероприятия, обеспечивают надежную работу лифтового оборудования и снижают эксплуатационные затраты.

Передача параметров лифтов осуществляется через выделенную линию диспетчерской связи, либо по радиоканалу, либо с использованием инфраструктуры других сетей (телефонной или TCP/IP). Главное требование к линиям связи – надежная работа, помехозащищенность, защита от взломов и повреждений. В ответственных системах, каналы связи резервируются.

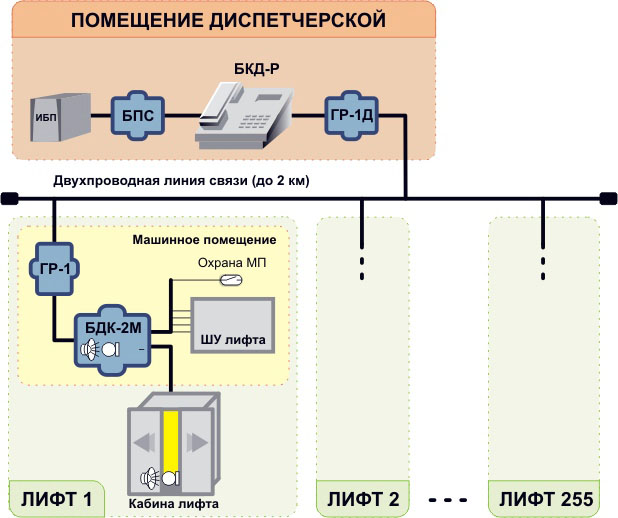

Линии связи между кабиной и диспетчерской

Современной программное обеспечение позволяет в автоматизированном режиме проводить анализ параметров оборудования и при их отклонении выводить данные на мониторы, это позволяет диспетчеру сконцентрироваться на управлении процессами, а не на мониторинге.

Система диспетчеризации одно из необходимых условий, которое обеспечивает безопасную эксплуатацию лифтов, поскольку позволяет повысить оперативность и качество их технического обслуживания.

Система диспетчеризации АСУД-248

Система диспетчеризации лифтов АСУД-248 разработана ООО НПО «Текон-Автоматика» с учетом требований таких эксплуатирующих организаций как МГУП «МОСЛИФТ», ОАО «МОСОТИС» и др. АСУД-248 разработана для диспетчеризации лифтов и инженерного оборудования зданий и сооружений, управления оборудованием, а также организации учёта ресурсов (АСКУЭ).

При диспетчеризации лифтового оборудования, система позволяет обеспечить:

  • Двухстороннюю ПС между диспетчерским пунктом и кабиной лифта, между диспетчерским пунктом и машинным помещением лифтов, а также звуковую сигнализацию о вызове диспетчера на связь;
  • Сигнализацию об открытии дверей шахты при отсутствии лифта на этаже;
  • Сигнализацию об открытии дверей машинного и блочного помещений, шкафов управления;
  • Сигнализацию о срабатывании цепи безопасности лифта;
  • Дополнительную сигнализацию о состоянии лифта, если она предусмотрена системой управления.

Также АСУД-248 позволяет осуществлять диспетчерский контроль за работой подъемников для инвалидов, включающий:

  • Двухстороннюю ПС между диспетчерским пунктом и вызывной панелью подъемника, а также звуковую сигнализацию о вызове диспетчера на связь;
  • Сигнализацию о срабатывании цепи безопасности подъемника;
  • Дополнительную сигнализацию о состоянии подъемника, при наличии в устройстве управления соответствующего электрического выхода.
Если рассмотреть систему шире, то она позволяет передавать в диспетчерскую информацию (нажмите, чтобы раскрыть):
  • Информацию о состоянии входных подъездных дверей (состояние, сигнализация о незакрытом положении, голосовая связь с диспетчером;
  • Контроль затопления и работы дренажных насосов и загазованности в техническом подполье или подвалах;
  • Контроль дверей подвалов, ИТП, насосных, электрощитовых, чердака, кровли;
  • Двухсторонняя громкоговорящая связь с диспетчером помещений техподполья, насосной и ИТП;
  • Передача показаний теплопотребления;
  • Сигнализация о срабатывании пожарной сигнализации, о включении пожарных насосов, о работе системы дымоудаления;
  • Двухсторонняя связь консьержа с диспетчером;
  • Контроль и управление освещением лестничных клеток, лифтовых холлов, вестибюля;
  • Контроль состояния АВР;
  • Контроль работы охранно-защитной дератизационной системы (ОЗДС).

В большинстве зданий системы диспетчеризации реализованы минимальным набором функций, необходимых для сдачи объекта в эксплуатацию. Типовые схемы включения указаны далее.

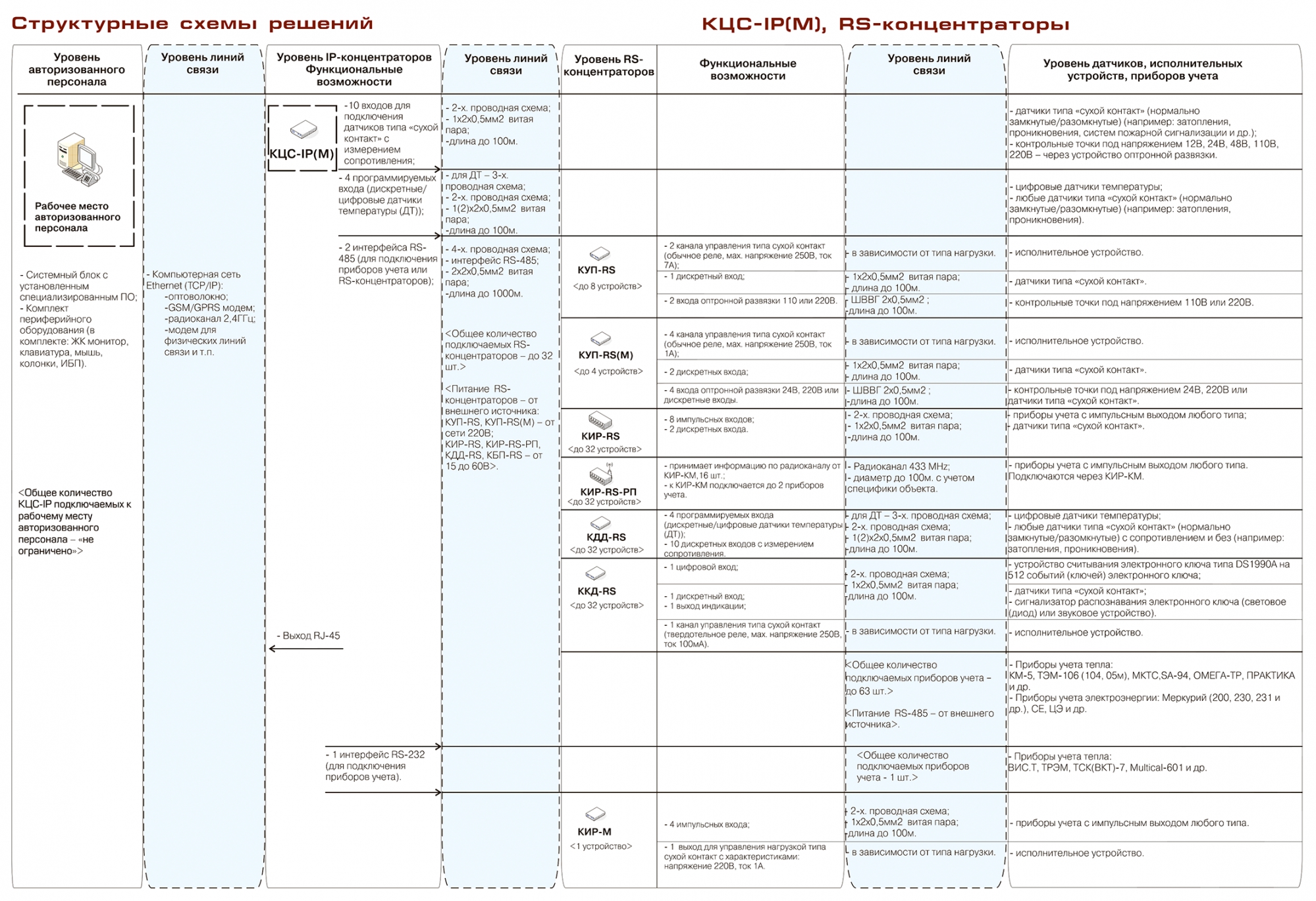

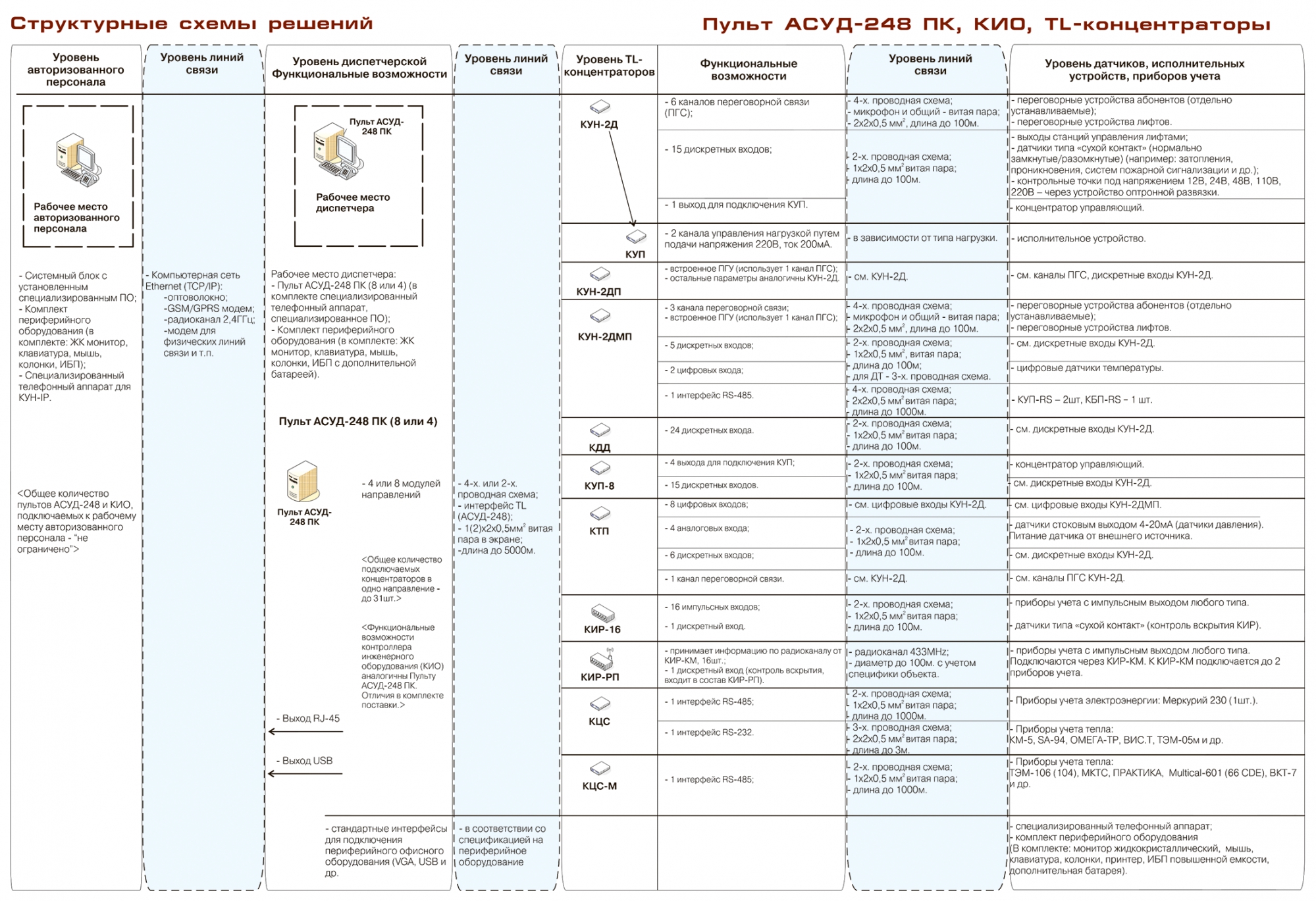

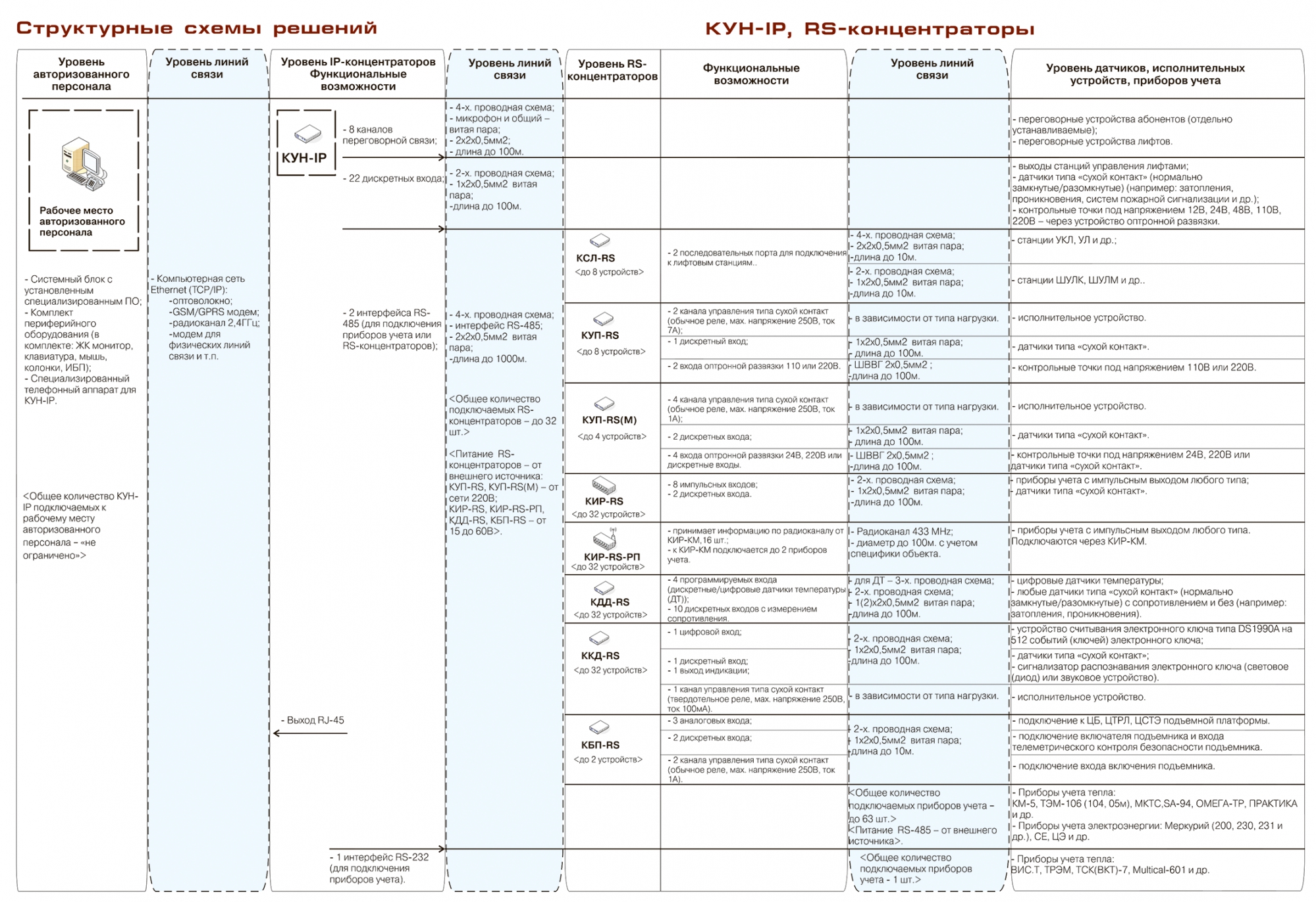

Вариант 1 структуры АСУД-248    Вариант 2 структуры АСУД-248    Вариант 3 структуры АСУД-248

Оборудование и программное обеспечение системы АСУД-248, сертифицировано и удовлетворяет требованиям действующих нормативных документов. По непроверенным данным, в московском регионе более 60% систем диспетчеризации построено на базе АСУД-248.

Пульт АСУД-248 подключается к ПК, установленному в диспетчерской. Пульт соединен с концентраторами системы, установленными на объектах. Связь между концентраторами осуществляется по существующим линиям телефонной или диспетчерской связи, а также участки компьютерной сети или радиоканал.

АСУД-248 так же позволяет организовать автоматизированный коммерческий учет воды, тепла и других ресурсов (учет электроэнергии или газа).

Система лифтового диспетчерского контроля СЛДКС-1

Эта система диспетчеризации лифтов, разработанная ООО «МНПП «САТУРН», также является распространённой, она позволяет решать следующие задачи:

  • Диспетчерский контроль состояния лифтов и подъемников для инвалидов;
  • Повышать безопасность эксплуатации «релейных» лифтов за счет использования устройства защиты лифта от перекоса фаз сети питания, перегрева электродвигателя, автоматического устройства безопасности и устройства контроля скорости лифта;
  • Автоматически отключать питание лифта в случае обнаружения аварии или проникновения людей в лифтовую шахту;
  • Организовывать цифровую переговорную связь с диспетчером;
  • Контролировать охранную сигнализация машинных помещений и контроль доступа в машинные помещения с использованием электронных ключей-идентификаторов;
  • Интеграцию с системами видеонаблюдения;
  • Автоматизированный учет технического обслуживания лифтов;
  • Автоматическое управление освещением зданий;
  • Контроль затопления подвалов;
  • Диспетчерское управление инженерным оборудованием здания.

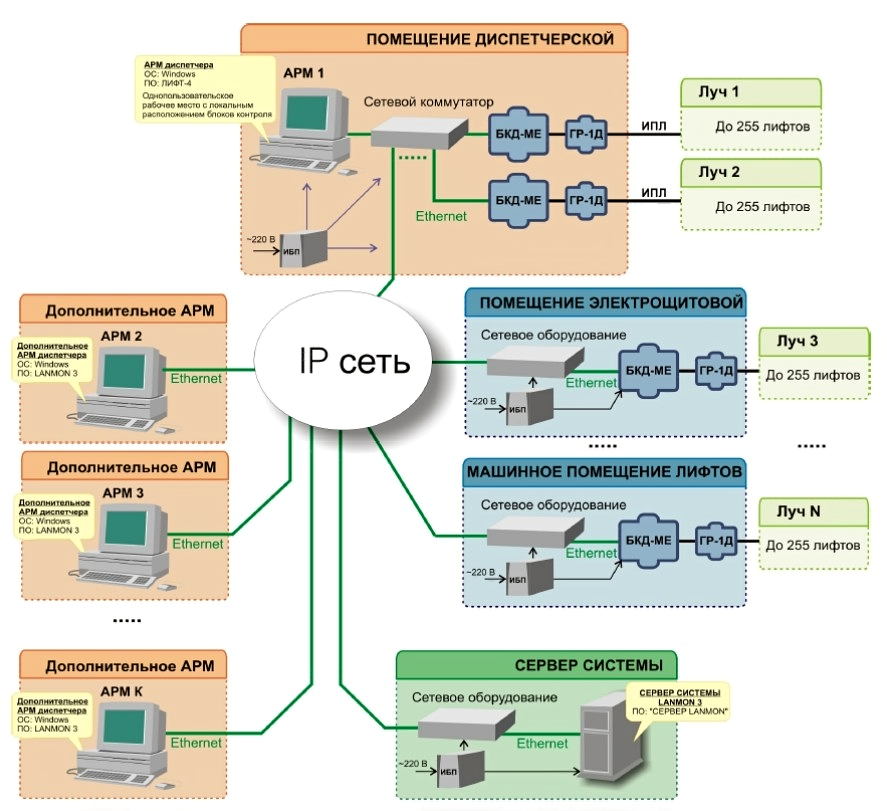

Ниже указан вариант структурной схемы системы СЛДКС-1:

Система диспетчеризации лифтов СЛДКС-1 на базе IP сети

Система обладает высокой помехоустойчивостью благодаря применению цифрового способа передачи информации.

Возможно снижение стоимости всей системы, если организовать ее без применения ПК диспетчера. Система проста в использовании – диспетчер работает со специализированным телефонным аппаратом-контроллером БКД-Р.

Другие системы диспетчеризации

Диспетчерский комплекс «Обь» . Предназначен для автоматизации процесса диспетчерского контроля лифтов. Производится Новосибирским заводом-производителем ДК ОБЬ ООЩ «Лифт-Комплекс ДС»

Система диспетчеризации лифтов ДКС «Рубин» . Предназначена для диспетчеризации и контроля лифтового хозяйства. Работает с релейными и цифровыми лифтовыми станциями управления, обеспечивает совместимость с лифтовыми приборами сторонних производителей.

Система диспетчеризации лифтов ТМ88-1. Это функциональное многоканальное оборудование, позволяющее обеспечить контроль над эксплуатацией лифтов и их шахт. Благодаря использованию данной системы диспетчер получает возможность оперативно реагировать на возникающие события, связанные с эксплуатацией лифта.

Состав оборудования диспетчеризации лифтов

Оборудование диспетчеризации включает только устройства, обеспечивающие диспетчера необходимой информацией, связью и возможностями управления. Оборудование автоматизации оборудования, например, контроллеры освещения или щиты управления лифтами, только передают данные диспетчеру, но не являются оборудованием диспетчеризации.

  • Главная часть системы - рабочее место диспетчера, устройство рабочего места в наибольшей степени влияет на эффективность его работы. Рабочее место состоит из персонального компьютера, иногда вместо мониторов используют видеостену, аппаратов связи, панелей сигнализации. Современное программное обеспечение диспетчеризации позволяет выводить на мониторы диспетчера информацию со всех (или большинства) инженерных систем здания. ПО и ограниченное управление этими системами;
  • Устройства, собирающие информацию с объекта для непосредственной отправки ее на пульт – это контроллеры с входными контактами для различных типов сигналов (аналоговых, цифровых или пороговых). Такие контроллеры могут оснащаться выходами для подключения мониторов, а если они устанавливаются в отдельных щитах диспетчеризации, то возможен вывод текущих данных и ручное управление системой через сенсорную панель, установленную в дверцу шкафа, или через кнопки управления;
  • Устройства передачи информации – модемы, радиопередатчики, сетевые интерфейсы и т.п. Они могут быть установлены в одном корпусе с контроллером либо быть отдельным устройством;
  • Устройства двухсторонней связи с диспетчером. Могут быть в виде телефонных трубок связи интерком, либо как вызывные панели громкоговорящей связи (переговорные устройства в лифтовых кабинах).

IP системы, интеграция с инженерными системами здания

Для того, чтобы передавать наиболее полную информацию о происходящем на объекте, в системах диспетчеризации лифтов предусматривается возможность интеграции с другими инженерными системами. Часто интеграция выполняется через программные интерфейсы, осуществляющие обмен по TCP/IP сетям.

Интеграция с системой охранного телевидения. Установка камер видеонаблюдения в кабинах лифтов является одной из важных мер по обеспечению безопасности использования, чистоты и сохранности оборудования. Кроме того, данная мера является своего рода профилактикой совершения противоправных действий в лифтовой кабине. В случае возникновения чрезвычайных ситуаций с её помощью выполняют поиск людей в кабинах лифтов;

Интеграция с системой автоматической пожарной сигнализации. Аппаратная (не IP) интеграция, реализуется через сухие контакты. При получении команды от панели пожарной сигнализации В случае возникновения пожара позволяет в автоматическом режиме выполнить необходимые в этом случае действия, при этом отчет о выполнении/не выполнении алгоритмов передается в диспетчерскую.

Интеграция с системой контроля и управления доступом. Возможно применение для ограничения доступа к определенным лифтам или этажам посетителей либо рабочих, для передачи информации о состоянии дверей лифтов, эвакуационных крышек, машинных помещений и залов в диспетчерскую службу.

Интеграция с системой автоматизации и диспетчеризации здания

Наиболее востребованной возможностью интегрирования системы диспетчеризации лифтов является возможность вывода ее данных через общую SCADA. Работа систем в автономных режимах возможна, однако программная интеграция дает следующие преимущества:

  • Автоматизации учёта неисправностей и простоев лифтов, точного времени их остановки и запуска;
  • Привязка записей переговоров диспетчера к ситуации с возможностью последующего их воспроизведения;
  • Получение в онлайн режиме информации о местоположении лифтов, отображение на экране монитора;
  • Отображать статистику работы главного привода и привода дверей лифта;
  • Экономить электроэнергию за счёт управления работой лифтов в моменты прохождения пиков и спадов пассажиропотока;
  • Быстро отображать информацию о срабатывании электрических цепей безопасности.
